FCT功能测试：光伏新能源PCBA的“通电体检”之道

在光伏逆变器、储能变流器、充电桩这些新能源设备中，PCBA（印制电路板组件）承担着电能转换、数据采集、通信交互的核心任务。一块板子在出厂前如果存在隐性缺陷，装到整机里可能表现为：并网时电流采样漂移、PWM波形异常导致开关管发热、CAN通信间歇性丢帧。这些问题在静态测试中往往查不出来，只有让板子“真正跑起来”才会暴露。

FCT（Functional Circuit Test，功能电路测试）正是解决这一问题的关键手段。它的核心原理是：在通电状态下，模拟PCBA的真实运行环境，对被测单元输入信号或电源，检测其工作时的各项数据参数是否正常。与主要检测焊接缺陷和元件参数的ICT（在线测试）不同，FCT回答的是“这块板子能不能用”，而非仅仅是“焊没焊好”。

光伏新能源PCBA的FCT测试通常涵盖以下几个维度：

电能转换性能测试：包括电压、电流、功率测量，验证采样电路精度，确认MPPT跟踪、输出功率计算是否准确。利用PV模拟器或电池模拟器，还可以测试MPPT动态响应精度、充放电曲线控制等。

波形与PWM测试：检查驱动信号的频率、占空比、死区时间是否符合设计，波形是否畸变。这对于逆变器的开关管驱动尤为关键，PWM信号异常会直接影响转换效率和可靠性。

阻抗测量：检测关键节点对地/对电源阻抗，发现潜在短路或漏电隐患。

通信协议测试：验证CAN、LIN、I2C等通信接口的正常工作。在光伏储能系统中，PCBA需要与BMS、EMS等设备进行数据交互，通信测试确保协议解析正确、无丢帧、无校验错误。

电池包测试：模拟BMS通信，读取电芯电压、温度、SOC等数据，验证保护逻辑是否正常。

这些测试全部在通电状态下进行，因为很多缺陷只在动态工作中才会显现。比如一颗电容ESR偏大，静态测不出来，但板子带载运行后纹波就会超标。

治具：FCT测试的“桥梁”

FCT测试需要通过治具将测试系统与被测PCBA连接。

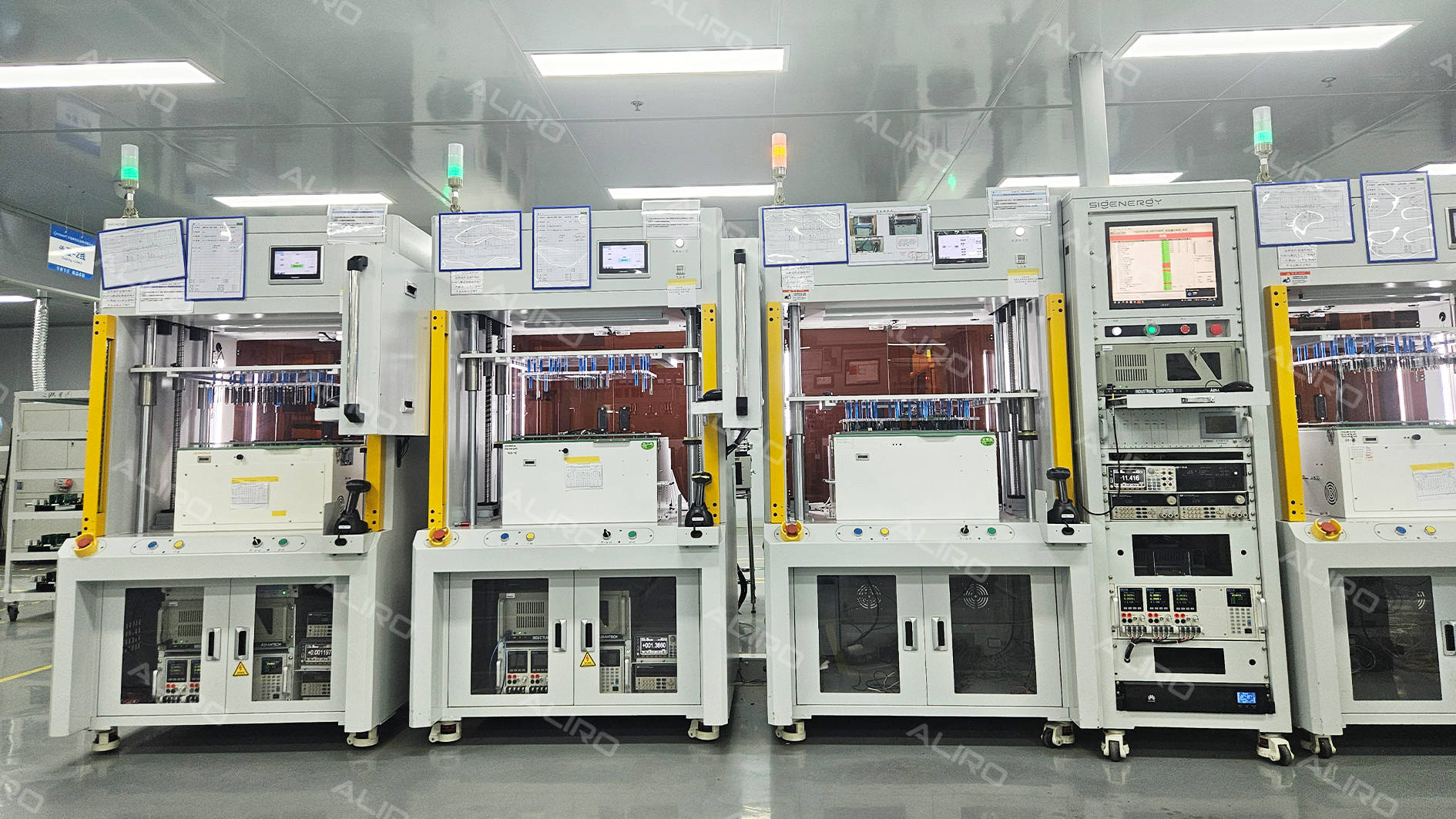

治具分为自动治具和手动治具两类：自动治具配高精度压机和伺服驱动，适合大批量产线；手动治具则用于小批量、多品种或研发验证场景。

现代FCT治具设计中，电子式钥匙是一个重要创新。每套治具内置识别信息，测试系统读取钥匙后才能调用对应的测试程序，防止操作员用错治具、调错程序，从源头杜绝误判和漏检。

可互换治具架构则进一步提升了灵活性。仪控硬件集中在标准一体机内，治具只保留与被测板对接的探针和接口。换产品时只需更换治具，核心仪控硬件继续共用，大幅降低系统成本与前置时间。

FCT系统的控制方式主要有三种：嵌入式MCU控制、PLC控制和PC控制。

嵌入式MCU执行速度快、操作简单，但专用性较强不易扩展；PLC控制重点在于控制部分，测量功能相对较弱；PC控制则使用较为广泛，具有数据处理功能强大、测试程序开发工具丰富等优势。

当前主流的方案是PC+PLC双控架构。PC负责人机界面、测试程序管理、数据记录和SPC分析；PLC负责时序控制、气缸动作、安全互锁。两者配合，可实现多项目集中测试和多测试点同步测试，减少工位和工时，同时大幅缩短故障查找时间。

随着光伏新能源产业从“粗放扩产”走向“精益制造”，PCBA功能测试的自动化程度和覆盖率，直接决定整机良率和售后故障率。一套设计合理的FCT系统，不仅是质量工具，更是产线效率和成本控制的关键基础设施。
