1自容检测原理：从平行板到手指感应
自容（Self-Capacitance）检测的物理本质，是测量传感器电极对系统地之间的总电容。当没有手指靠近时，电极存在一个固有电容Cbase，由电极铜皮面积、走线寄生电容以及 PCB 介电常数决定。当手指靠近电极表面时，人体（约 100~200pF 对地电容）与电极之间形成耦合电容Ctouch，导致电极总电容从 Cbase增加到 Cbase+ Ctouch。
核心公式：手指触摸前后电容变化量 ΔC = Ctouch，典型值为 0.1~5pF，取决于电极面积、覆盖层厚度和介电常数。自容检测的本质就是精确测量这个 ΔC。
自容检测的实现方式主要有三种：电荷转移法（Charge Transfer）、弛豫振荡法（Relaxation Oscillator）和 Σ-Δ 调制法。其中电荷转移法在中低端触控芯片中最为常见，而 Σ-Δ 方法则在高精度场景下表现更优。
2自容 vs 互容：为什么滑条首选自容
滑条传感器之所以首选自容方案，有三个核心原因：
① 灵敏度天然更高
自容测量的是电极对地的直接电容变化，手指与电极间的耦合路径更短。在相同电极面积和覆盖层条件下，自容的 ΔC 通常比互容大 2~5 倍，这意味着更厚的覆盖层穿透能力和更远的感应距离。
② 单端扫描天然适配线性排列
滑条的多个电极沿直线排列，每个电极只需一路独立的自容扫描通道，无需像互容那样构建 Tx-Rx 交叉矩阵。通道利用率高，扫描时序简单，功耗更低。
③ 质心插值精度更优
自容检测的信号分布天然呈现以手指为中心的高斯包络，相邻通道的信号强度比更平滑，有利于质心算法实现亚毫米级的位置插值精度。
工程结论：对于一维线性滑动（音量条、亮度条、温控条）和旋转滑动（旋钮、滚轮）场景，自容方案在灵敏度、功耗和算法精度上均有明显优势。只有在需要二维多点触控或高防水等级的场景下，才考虑互容方案。
3滑条电极布局设计：分段、间距与覆盖层
3.1 电极分段策略
滑条传感器的核心设计在于如何将一段连续的触摸区域分割为多个离散电极段，通过相邻段的信号比例计算手指位置。常见的分段方式有两种：
3.2 通道数量与滑条长度的关系
3.3 间隙设计的关键约束
相邻电极之间的间隙（gap）是滑条设计最关键的尺寸参数之一：
- 推荐间隙：0.5mm，最大不超过 0.75mm
- 间隙过大→手指位于间隙时相邻通道信号差减小→插值精度恶化
- 间隙过小→走线寄生耦合增大→通道间串扰（Cross-talk）
- 对于楔形（菱形）电极，间隙应控制在 0.3~0.6mm 范围

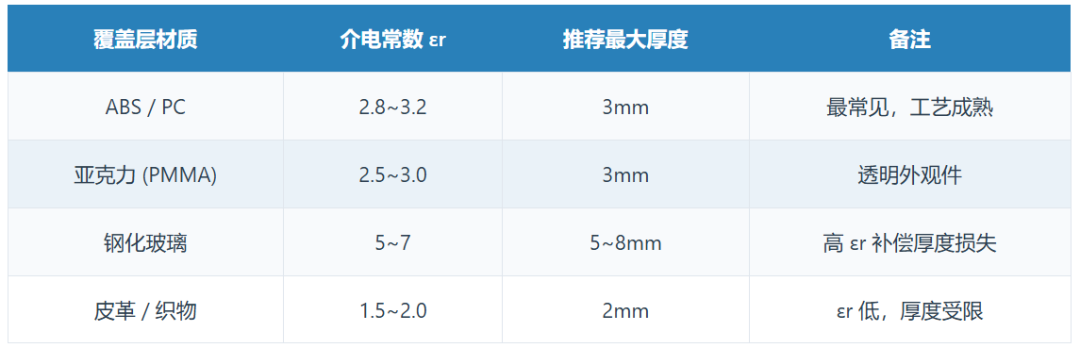

3.4 覆盖层设计
经验法则：覆盖层越薄、介电常数越高，ΔC 越大。覆盖层厚度每增加 1mm（塑料），灵敏度约下降 20~30%。建议塑料覆盖层 ≤ 3mm，玻璃覆盖层 ≤ 5mm。若必须使用更厚的覆盖层，需要增大电极面积或提高芯片灵敏度。

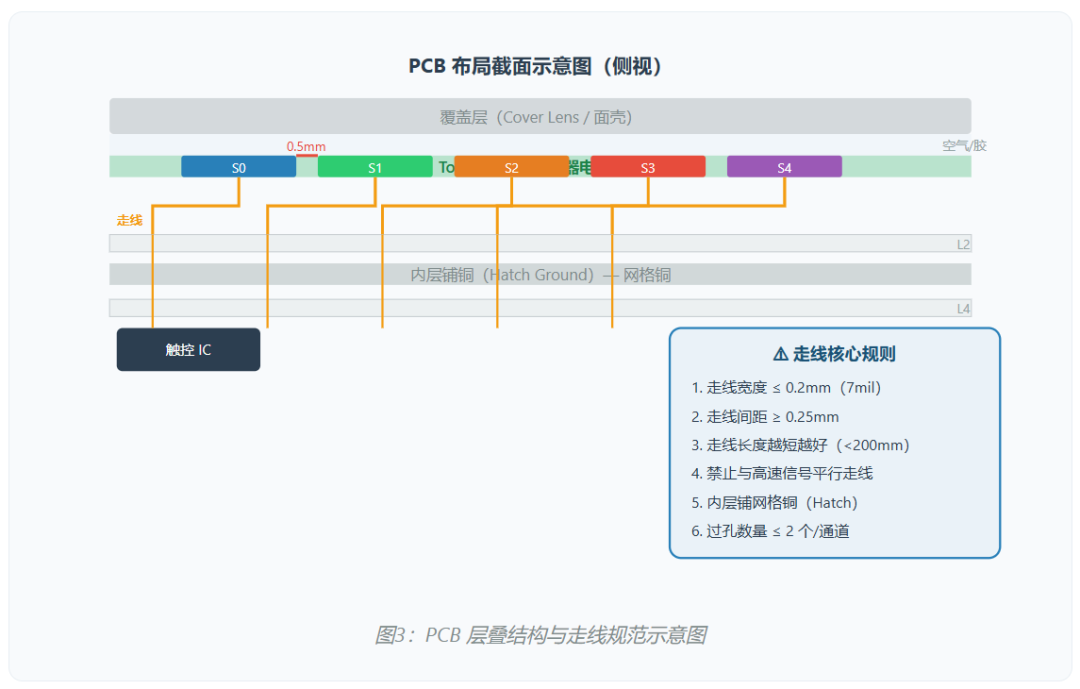

4PCB 走线规范：布线的决定性影响
在自容滑条设计中，PCB 走线质量直接决定了信噪比和一致性。以下是从数百个量产项目中总结出的核心规则：
4.1 走线寄生电容控制
走线寄生电容 Ctrace是自容方案的"隐形杀手"。过长的走线会增大 Cbase，导致 ΔC/Cbase比值下降，信噪比恶化。每 10cm 的 0.2mm 走线约引入 0.5~1.0pF 寄生电容。
SNR ∝ ΔCtouch/ (Cbase+ Ctrace) — 走线越长，SNR 越低
4.2 铺铜策略：网格铜 vs 实心铜
在传感器下方的内层铺设接地铜可以屏蔽底层噪声，但如果使用实心铺铜，会显著增大电极对地电容 Cbase。推荐使用网格铜（Hatch Pattern），网格间距 0.5~1.0mm，铜宽 0.15~0.25mm，既提供屏蔽效果，又不至于过大增加寄生电容。
4.3 走线串扰防护
多通道走线平行走线时，通道间耦合电容会导致信号串扰，表现为"幽灵触摸"——手指在 S0 上滑动时 S2 也出现微弱信号。解决方法：
- 相邻走线间距 ≥ 2 倍线宽
- 走线之间插入地线隔离（Guard Trace）
- 不同通道走线分配到不同层
5信号扫描与处理：电荷转移法详解

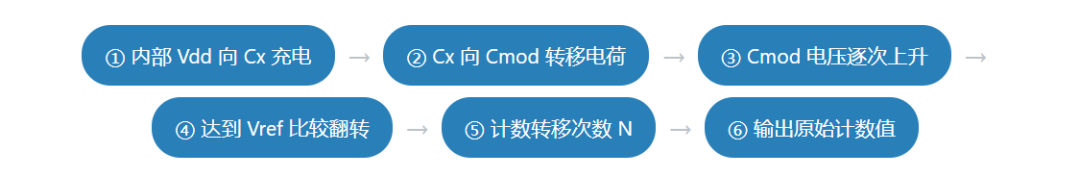

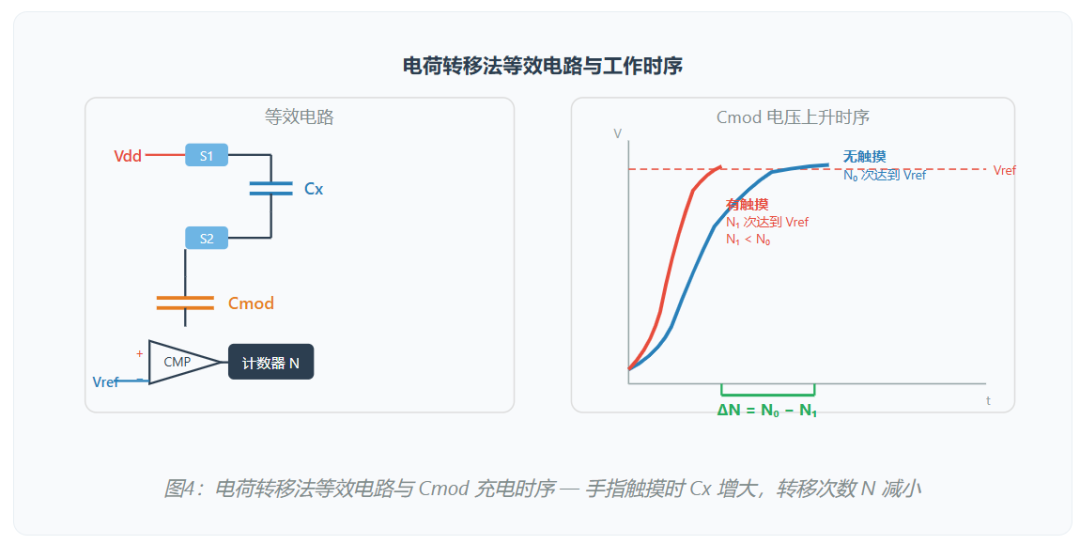

电荷转移法（Charge Transfer）是自容检测最主流的硬件实现方式，其工作原理如下：
核心关系：ΔN = N₀ − N₁ 正比于 ΔCtouch。芯片输出的原始计数值经过基线追踪、噪声滤波后，得到各通道的信号差分值 δi，供后续质心算法使用。
5.1 多通道扫描时序
自容芯片通常采用分时复用方式逐通道扫描。每个通道的扫描时间由充电频率和目标精度决定，典型单通道扫描时间为 0.5~2ms。5 通道滑条完整一轮扫描约 2.5~10ms，对应 100~400Hz 的刷新率，对于音量/亮度调节等 UI 交互完全足够。
5.2 基线追踪（Baseline Tracking）
环境温度、湿度和电源波动都会导致 Cbase缓慢漂移。基线追踪算法通过 IIR 低通滤波持续更新无触摸时的参考值：
Bn= α · Bn-1+ (1 − α) · Rawn，典型 α = 0.95~0.99
α 越大，基线追踪越慢，抗误触能力越强，但对环境变化的响应也越慢。需要根据应用场景权衡。
6质心定位算法：从原始数据到亚毫米精度
质心算法（Centroid Algorithm）是自容滑条位置计算的核心，其思想是利用相邻通道的信号加权平均来确定手指的连续位置，突破电极分段数的离散限制。

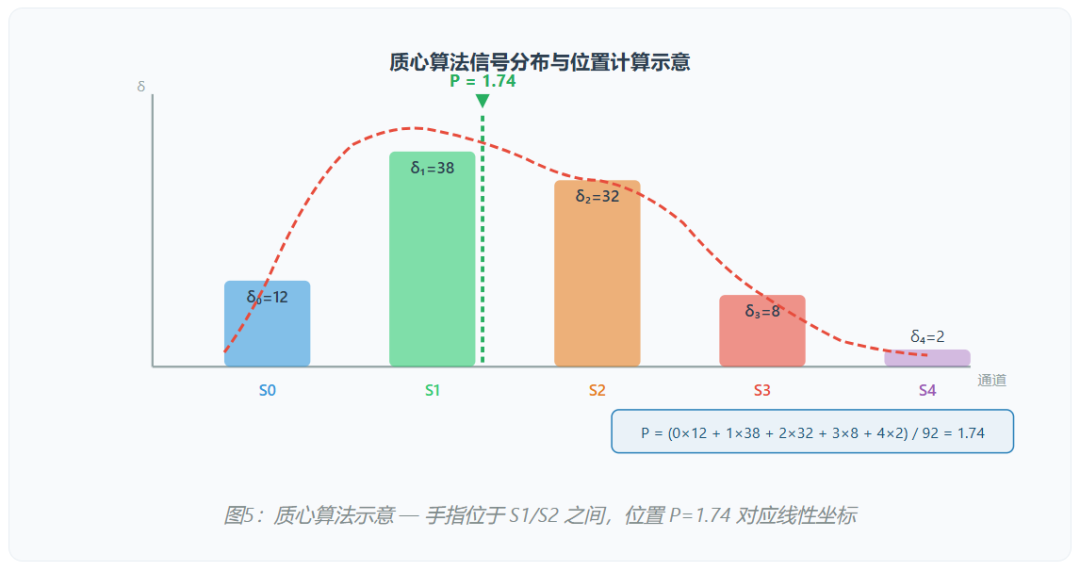

6.1 基本质心公式
假设滑条有 N 个通道，各通道差分信号为 δ0, δ1, ..., δN-1，则手指位置 P 为：
P = Σ(i · δi) / Σδi(i = 0, 1, ..., N−1)
6.2 加权质心优化
基本质心算法在实际应用中有两个问题：(1) 远端弱信号通道引入噪声；(2) 边缘通道的位置偏差。工程上常用的优化策略：
- 阈值裁剪：只参与 δi> 阈值（如最大值的 10%）的通道计算，剔除噪声尾
- 归一化加权：对信号强度高的通道赋予更高权重，降低弱通道噪声贡献
- 边缘补偿：首尾通道增加虚拟延伸段，修正边缘非线性
- 动态阈值：根据最大通道信号强度自适应调整参与计算的通道范围
6.3 分辨率提升
实测数据：4 通道楔形电极滑条，50mm 长度，覆盖层 2mm ABS，使用加权质心算法，可实现 128~256 级分辨率，等效定位精度约 0.2~0.4mm，完全满足音量/亮度/温控等 UI 交互需求。
7抗干扰设计：水滴、噪声与 ESD

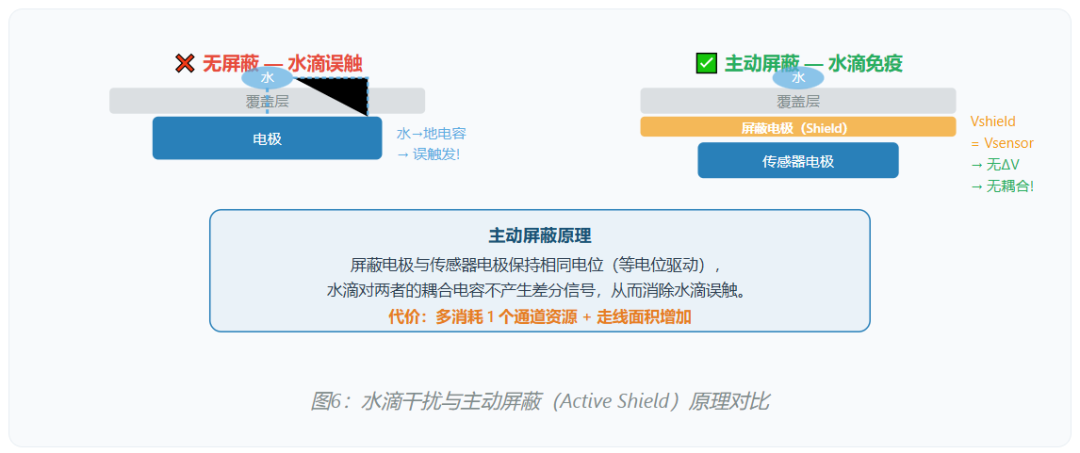

7.1 水滴干扰 — 自容方案的阿喀琉斯之踵
水是导电体，水滴附着在覆盖层表面时，会与传感器电极形成耦合电容，导致误触发。这是自容方案相比互容的最大劣势。应对策略：
7.2 电磁干扰（EMI）
- 跳频扫描：芯片自动切换充电频率，避开固定频率干扰源（如 LCD 背光、开关电源）
- 数字滤波：IIR / FIR 低通滤波，去除高频噪声
- 走线远离干扰源：传感器走线与 LCD、DC-DC 至少保持 5mm 间距
7.3 ESD 防护
- 传感器入口串联1kΩ 限流电阻，配合芯片内部 ESD 二极管
- 覆盖层接地框形成法拉第笼，泄放静电到地
- TVS 管可用于极端 ESD 场景（IEC 61000-4-2 Level 4）
- 注意：限流电阻会改变 RC 时间常数，需在软件校准中补偿
8典型应用与选型建议

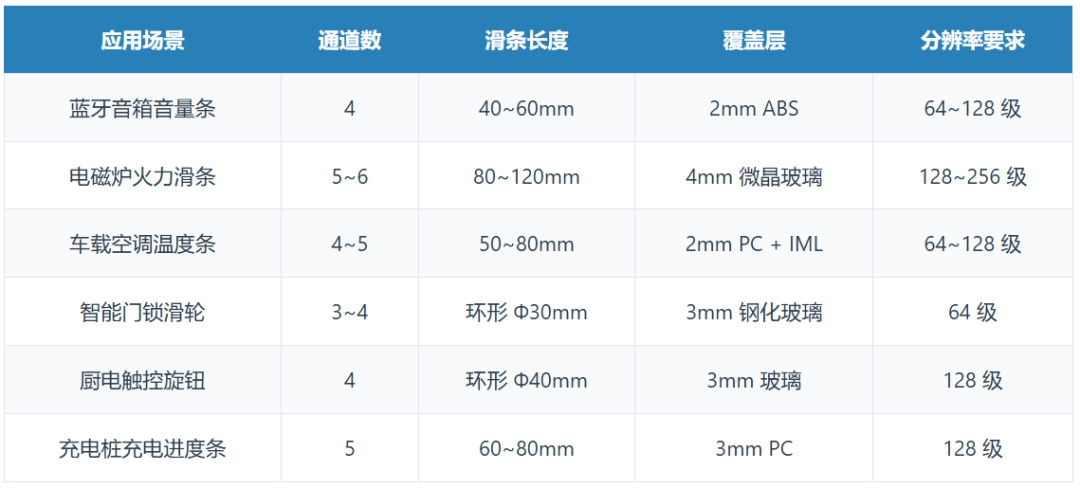

8.1 典型应用场景

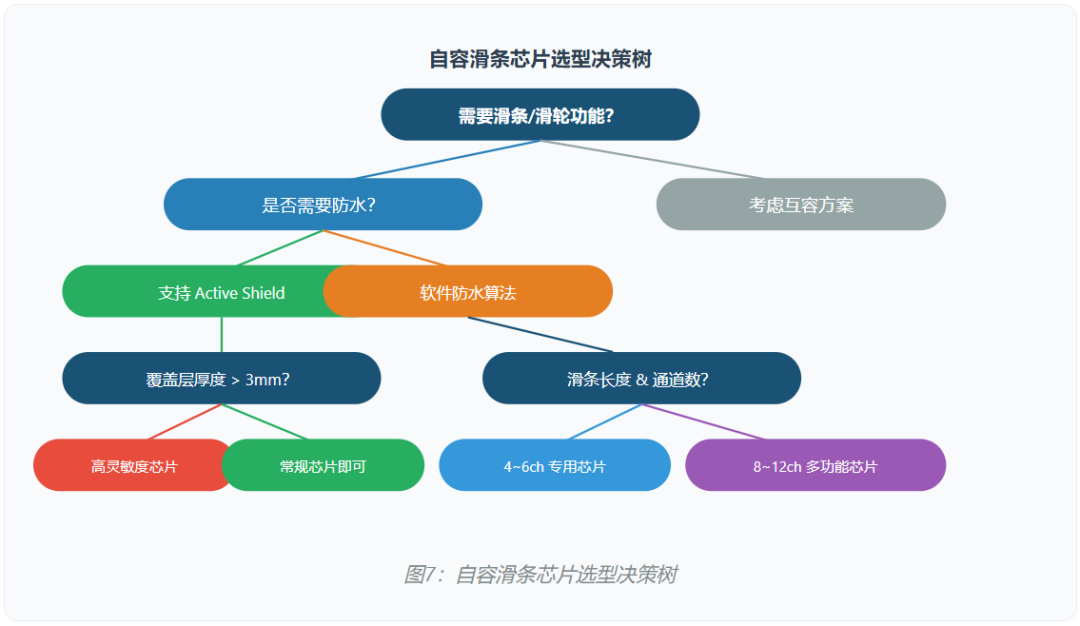

8.2 选型决策树

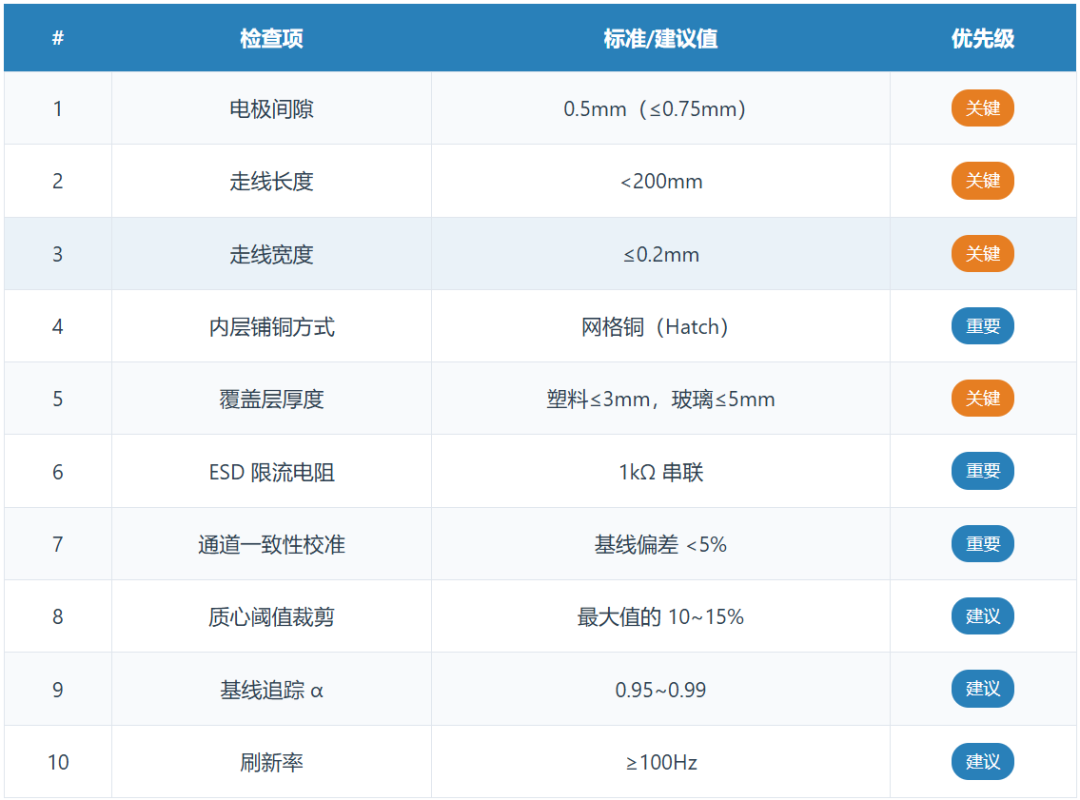

8.3 工程 Checklist
9芯海科技电容检测相关产品介绍
电容检测是实现触摸交互、接近感应等应用的基础技术。自容检测由于灵敏度高、单端扫描高效等优势，成为滑条传感器的主流选择。芯海科技基于全信号链技术架构，推出了专用的电容检测芯片产品系列，通过内置高精度电容检测模块与灵活算法，帮助工程师攻克走线寄生、间隙设计、铺铜策略等工程痛点，实现高信噪比的电容触摸设计。
该系列产品集成高精度测量SoC、MCU及自主核心算法，支持MEMS、桥式电阻、电容式等多种传感器检测，可广泛应用于智能终端、穿戴设备、笔记本电脑、工业控制、智慧家电及汽车电子等领域。

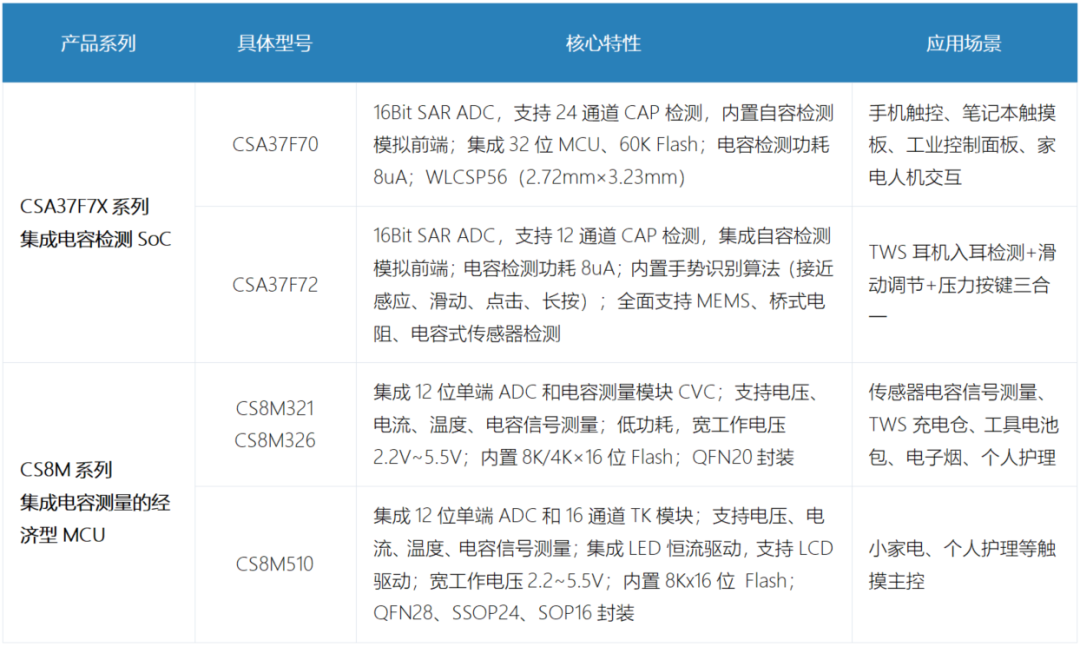

9.1 电容检测产品列表

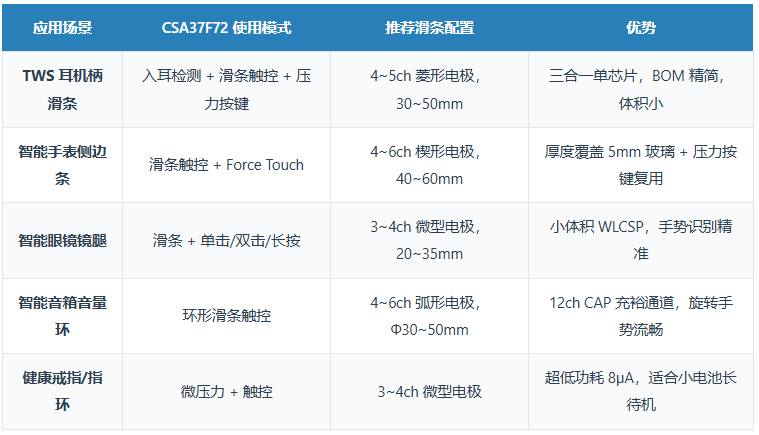

9.2 典型应用场景
写在最后
自容式电容滑动传感器，看起来很简单——几片铜皮、一段走线、一颗触控芯片。但真正的工程难度，往往藏在那些容易忽略的细节里：0.1mm 的间隙偏差，可能让插值精度崩塌；10cm 的多余走线，足以让信噪比归零；一块缺少 Hatch 的铺铜，能让量产良率从 99% 跌至 85%。希望这篇文章，能帮您避开这些量产过程中的隐形问题。
