375μs连接间隔+动态功耗调节:蓝牙ULL HID如何实现性能与续航双优

2026-10-09 1758阅读
电子发烧友网报道(文/莫婷婷)从最初的 蓝牙键盘鼠标,到如今覆盖 智能家居、 工业控制等多场景的无线交互方案,蓝牙HID技术历经多次迭代,不断突破性能瓶颈。 蓝牙技术联盟(Bluetooth SIG)推出的超低延迟HID(ULL HID)方案,更是将这一技术推向了新的高度,为蓝牙键鼠、游戏外设、XR 交互设备等无线外设体验带来了新的体验。

蓝牙 ULL HID让无线键鼠迈入亚毫秒时代

蓝牙HID技术主要解决“无线连接”的基本需求,可以分为两类,一是基于蓝牙经典协议(BR/EDR,L2CAP层)的蓝牙 Classic HID,二是基于蓝牙低功耗(BLE)协议(GATT层)的BLE HID,前者兼容性好,常用于传统无线键鼠,但功耗相对较高,后者具备低功耗的优势。

但随着电竞、XR设备、专业创作等场景对延迟、功耗要求的不断提升,传统低功耗蓝牙的局限性逐渐凸显——连接间隔的下限是7.5毫秒,能够满足在办公或者日常使用场景的使用需求,但在高刷新率交互的场景中,7.5毫秒是一个比较明确的性能边界,难以满足高端外设的需求。

蓝牙技术联盟中国及亚太区技术市场经理鲁公羽指出,很多时候我们并不会关注“几毫秒”输入时延带来的差异,但一旦超过某个阈值,就会明显影响交互的流畅度。

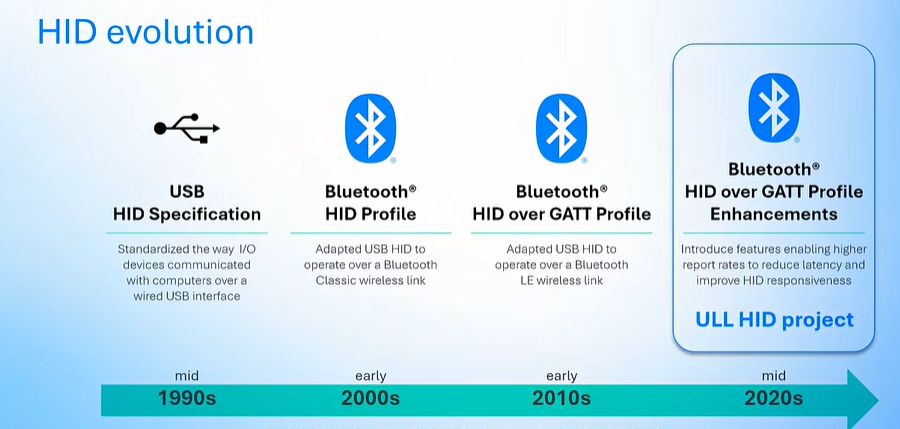

作为HID over GATT Profile(HOGP)持续演进的成果,蓝牙技术联盟新升级的ULL HID方案带来了一系列关键的增强能力,针对上述痛点进行了系统性优化。该方案在保持低功耗的同时,引入了新特性来优化时延,并提供了两条技术路径: HID over ISO和HID over SCI,分别适配不同性能需求的设备。


图源:蓝牙技术联盟

HID over ISO基于蓝牙低功耗(LE)的等时数据流通路(Isochronous Channels),通过一种时间上可控调度确定的传输机制,把HD数据放到一个专门的等时通道中进行传输,打破 7.5ms 连接间隔的历史限制,支持约1毫秒的报告间隔,同时在链路层提供更加稳定、可预测的延迟表现。

这一路径适合对时序一致性要求比较高的场景,主要面向电竞鼠标、专业绘图板等对延迟极度敏感的设备,通过预留固定带宽的方式,彻底解决了传统蓝牙在 信号干扰环境下的延迟抖动问题。



HID over SCI相比 HID over ISO,没有引入新的路径,是在现有GATT在ACL链路上传输HID数据,借助蓝牙6.2标准引入的短连接间隔(SCI)技术,将连接间隔从传统的7.5毫秒大幅缩短至1毫秒以下,可以达到375微秒,回报率提升至1kHz甚至更高。“在实际应用中通常可以稳定在1到2kHz的水平,从而满足大多数高响应性HID场景需求”,鲁公羽表示

Bluetooth SIG指出,HID SCI机制支持根据实际数据需求动态调整链路行为,并与 Subra ting机制协同:无数据传输时降低 通信频率以节省功耗,数据传输时则快速提升交互频率保障响应速度,从而在低延迟与低功耗之间实现更优的动态平衡。

这一路径更适合键盘、触控板等对功耗和延迟都有要求的设备,实现了性能与续航的平衡。

与传统蓝牙HID相比,ULL HID的核心升级体现在三个方面:一是延迟数量级的降低,从“毫秒级”进入“亚毫秒级”;二是功耗效率的提升,通过动态调整连接参数,避免不必要的 射频发射;三是数据处理策略的优化,例如鼠标位置这样的数据是有时效性的,如果因为链路干扰发生了重传,传统机制可能会把旧数据重新发一遍,但是HID SIC可以支持直接丢弃旧数据,优先发送新数据,避免因为排队和重传带来的额外延迟。

真 8K 登场!蓝牙 HID 芯片群雄逐鹿

目前,在HID设备市场,有不少明星蓝牙芯片产品依旧受到 工程师喜爱,例如在低功耗蓝牙HID芯片市场,Nordic的n RF系列几乎成了“低功耗”的代名词。从经典的nRF52832到最新发布的nRF54LM20A,两颗芯片横跨数代产品周期,却都在HID应用领域占据着不可替代的地位。

nRF52832搭载64MHz Cortex-M4 处理器(带FPU),配备512KB Flash与64KB RAM,支持蓝牙5.3及蓝牙Mesh。其2. 4GHz无线电接收灵敏度达-96dBm(1Mbps),0dBm发射 电流仅5.3mA,System OFF模式下功耗低至0.3μA——这套参数组合在HID设备最看重的“低功耗+强射频”之间取得了极佳平衡。

nRF54LM20A是nRF54L系列的高内存扩展型号,基于22nm工艺打造,搭载128MHz Arm Cortex-M33处理器,配备2MB NVM和512KB RAM,并集成高速 USB 接口与多达66个GPIO。

对于HID设备而言,nRF54LM20A的升级意义尤为突出:2MB Flash与512KB RAM为复杂HID协议栈(如Mat ter over Thre ad)、多设备并发连接和端侧 算法提供了充裕的存储与运算空间,无需外挂存储器即可满足高端HID产品需求;其次,高速USB接口让游戏外设等对带宽敏感的HID设备实现更高速的数据传输。

2026年6月,桃芯科技正式发布量产 ING20XX 系列 BLE SoC,定位为面向 HID 设备、医疗监测、资产追踪等场景的极致低功耗国产芯片方案,具备极致低功耗、小封装、高安全四大核心优势。

ING20XX 系列基于 BLE 5.4 协议栈打造,集成 2.4G 射频,发射功率覆盖 -27dBm 至 +8dBm,接收灵敏度达 -96dBm@1M,存储方面配备 512KB Flash 与 60KB SRAM。在 HID 适配方面,ING20XX 展现了鲜明的产品定位:支持 800μs 短连接间隔与 4K 高回报率,确保游戏手柄和键鼠在无线状态下实现低延迟、无断连的跟手操控体验;同时具备双模兼容能力,可适配主流 操作系统即插即用。

随着ULL HID的普及,电竞外设市场中,越来越多的游戏鼠标开始支持蓝牙低延迟模式,让玩家在无线状态下也能获得媲美有线的竞技体验;专业绘图板则通过低延迟传输,实现了笔触的实时响应,提升了创作效率。键盘作为蓝牙HID最经典的应用场景,也将在ULL HID技术的普及下迎来一场由新技术驱动的体验革命。

在蓝牙芯片领域,除了上述主流产品,在技术进展方面,泰凌微电子已推出支持SCI的成熟芯片平台TL322X系列,依托该方案可将游戏外设做到 8K 回报率。

针对 HID 高实时交互场景,泰凌微针对性完成深度技术优化,搭载自研 Telink HDT 高速射频技术,最高吞吐速率可达 6Mbps,大幅压缩无线收发链路时延。实测数据显示,在 3–5 米常规使用距离内,搭配专用 Nano 接收器的无线鼠标可实现极致低延迟表现。即便游戏手柄在纯 HID 标准模式下开启 8K 超高回报率,依旧能保持优异的时延控制能力。

泰凌微电子指出,真8K与伪8K的本质区别在于:能否在125μs(8000Hz回报率对应周期)内完成按键扫描、 传感器采样、运算、灯效处理全流程,避免错过USB发送窗口引入额外延迟;无线设备还需额外克服射频收发带来的延时损耗。

小结:

蓝牙HID技术的应用领域正在向更多元化的场景渗透。在 消费电子领域,蓝牙HID是无线键盘、鼠标、游戏手柄、触控笔等设备的标准协议。随着 ULL HID 生态持续完善,无线键鼠、游戏外设有望获得比肩有线设备的交互体验,开启蓝牙人机交互的新阶段。
