100W大功率多色温手电筒方案解析：FP7208+ECP5702，三路恒流驱动与PD取电设计

一、100W多色温手电筒，电源与驱动怎么设计？

最近在网上看到一套100W大功率便携手电的方案设计，里面用到了我们远翔的FP7208。这款手电采用三组不同色温的LED，可以根据使用需求调节色温，同时采用DC调光，配合风冷散热，满足大功率照明应用。（原方案查询：https://oshwhub.com/47415y/da-gong-lv-shou-ti-deng）

从方案设计来看，重点在于三路LED独立驱动，以及电池供电与PD快充之间的配合。

二、三路FP7208：实现36V LED升压恒流驱动

LED部分采用9颗36V COB灯珠，三串三并连接，最大功率约100W。

驱动部分使用三颗FP7208，每一路分别负责一组色温LED的升压和恒流驱动。

方案设计要点：

三路独立升压恒流，分别控制不同色温的LED。

DC调光，满足亮度调节需求。

LED工作电压约36V，需要匹配相应的升压驱动设计。

配合风冷散热，支持大功率工作。

对于多色温灯具来说，采用独立驱动通道，可以更灵活地控制各组LED的电流和亮度，满足不同色温组合的使用需求。这里也需要注意，100W级LED应用不仅要关注驱动芯片，还需要结合LED电流、驱动效率以及散热条件进行整体设计。

三、4串动力锂电池+30W PD快充，供电架构怎么搭配？

供电方面，该方案采用4串动力锂电池，并支持30W PD快充。前端通过PD取电芯片，将Type-C输入协商到20V，再进入后级充电管理电路。整体供电路径可以理解为：

Type-C输入 → PD取电芯片 → 20V协商 → 后级充电管理 → 4串锂电池

在PD取电部分，也可以考虑采用ECP5702进行方案选型。

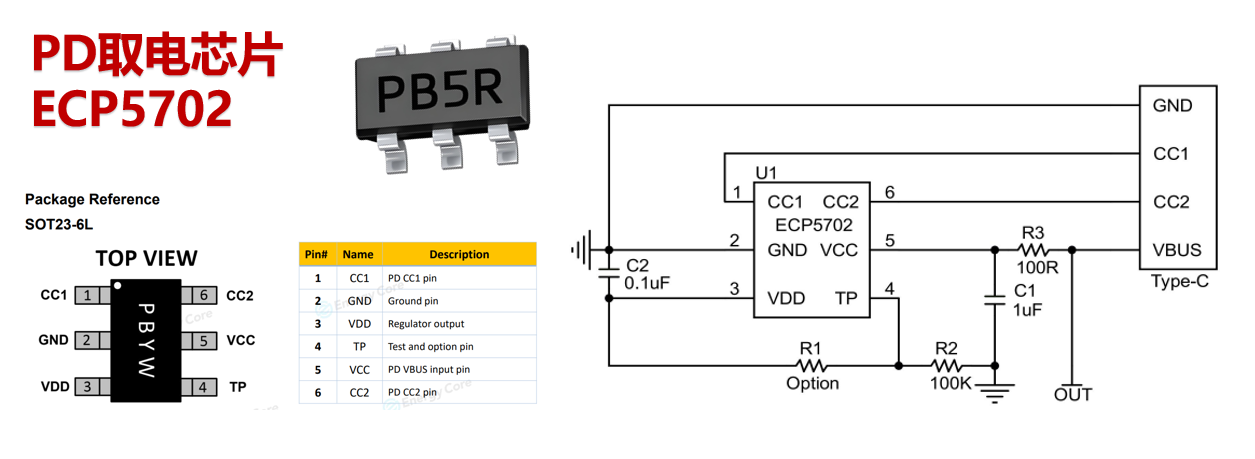

ECP5702有什么特点？

ECP5702同样用于PD取电，适合需要从Type-C接口获取特定电压的应用场景。在这套方案中，ECP5702主要负责前端PD电压协商，为后级充电电路提供输入。相比原方案，ECP5702的选型关注点主要在于引脚耐压和外围电路设计：

引脚耐压达到28V： 为输入端设计提供更高的耐压规格参考。

外围元器件相对精简： 有助于简化PD取电部分的电路设计。

PD取电应用： 可用于Type-C输入端的PD电压请求。

对于便携式灯具来说，PD取电不仅可以满足外部电源输入需求，也能为电池充电系统提供相应的输入电压。具体设计时，还需要结合后级充电管理、电池串数和系统功率进行匹配。

FP7208+ECP5702：适用于多种LED应用场景。可根据产品功率、LED工作电压及供电需求，应用于不同的LED产品。

摄影灯、影视补光灯： 多路LED驱动，满足多色温调节需求。

美容大排灯、LED美容面罩： 结合光源通道和功率需求，设计对应驱动方案。

光疗仪、红光理疗仪： 根据LED电压、恒流及调光需求，匹配驱动与供电电路。

对于大功率LED产品，可以结合实际负载、供电架构和散热条件进行综合选型，确保方案满足整机应用需求。

如需参考电路或DEMO板测试，或有进一步的技术探讨与方案定制需求，欢迎随时联系雅欣工程师团队交流。
