矽力杰 SQ25110ARAC 16V10A 同步升压转换器 规格书

突破便携供电三大核心痛点！SQ25110ARAC：高效同步升压 + 宽频可调的五大核心优势

便携设备大电流升压效率偏低、小体积封装下功率密度不足、轻载功耗与动态响应难以平衡，作为设备供电的核心组件，电源管理芯片的稳压、稳流、能效控制、安全防护能力直接决定终端产品的稳定性、能效水平与小型化程度。作为矽力杰核心合作代理商，佰祥电子本期为您深度解析 SQ25110ARAC 电源管理芯片。

一、原生集成：一体化架构设计，适配便携电子供电需求

SQ25110ARAC 并非简单的控制电路与功率器件的组合拼接，而是立足于便携电子、移动储能、小型音频设备全场景需求的一体化原生架构设计。芯片原生集成自适应恒定关断时间控制模块、电流模式控制模块、低导通电阻功率开关、PFM/PWM 模式切换模块、内部环路补偿模块、可编程峰值限流模块、内部软启动模块、内部 LDO 稳压模块。在 QFN3×3-20 紧凑封装内实现了高集成、低成本、高能效、高可靠性的四重平衡，完美适配充电宝、大功率 AP、蓝牙音箱的一站式解决方案。

SQ25110ARAC 典型应用电路图

二、五大核心技术亮点，破解便携供电设计痛点

SQ25110ARAC 拥有 2.9V 至 16V 输入电压范围，支持最大 10A 输出电流，峰值电流可通过外部电阻编程，开关频率在 400kHz 至 2MHz 范围内可编程，集成同步整流与内部环路补偿功能，采用 QFN3×3-20 小型化封装。

SQ25110ARAC 功能框图

亮点一：核心精准调控技术

芯片采用电流模式控制与自适应恒定关断时间控制架构，配备 1V 高精度反馈参考电压，可通过 FB 引脚电阻分压灵活配置输出电压，内部集成环路补偿电路无需外部补偿器件。

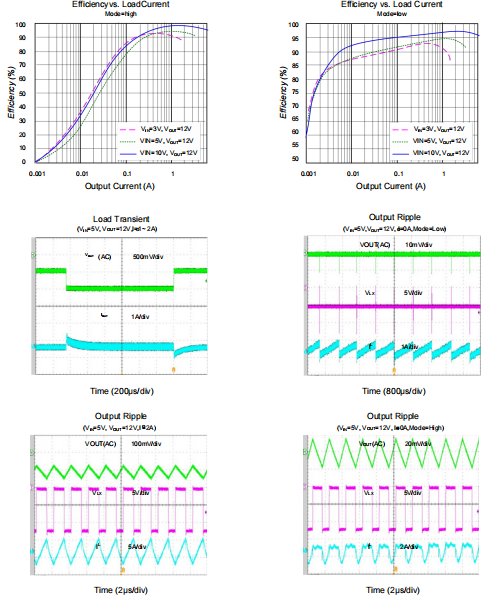

SQ25110ARAC 效率特性曲线

亮点二：全工况高效运行控制

芯片集成 10mΩ 低导通电阻主功率开关与 20mΩ 整流开关，有效降低导通损耗，支持 PFM 与 PWM 两种轻载工作模式可选，可编程伪恒定频率兼顾效率与纹波表现。

亮点三：输出性能优化功能

芯片可实现低输出电压纹波输出，支持搭配小尺寸外部电感与电容使用，内部软启动机制可有效限制启动浪涌电流，避免供电冲击损坏终端设备。

SQ25110ARAC 推荐 PCB 布局图

亮点四：超低启动与静态功耗

芯片静态电流典型值仅 200μA，关断电流低至 1.5μA，EN 引脚具备 1.2V 高电平启动阈值，低电压即可触发芯片工作，适配便携设备低功耗待机需求。

亮点五：全维度硬件安全保护

芯片集成输入电压欠压锁定保护，具备逐周期峰值电流限制功能，内置 150℃过温关断保护与 15℃迟滞，配置 18V 输出过压保护，全方位保障系统运行安全。

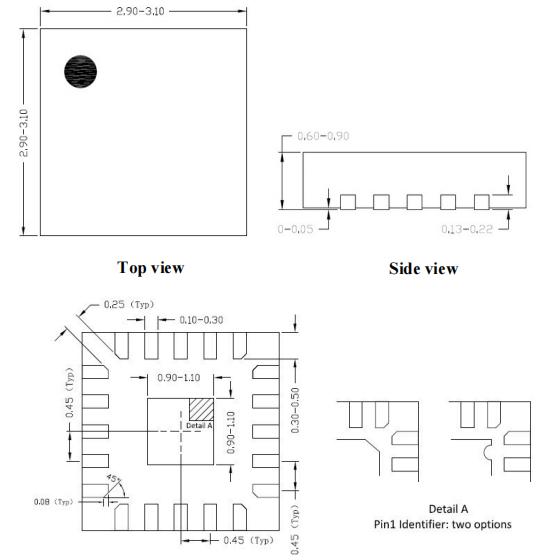

SQ25110ARAC 封装外形尺寸图

三、产品核心价值与定位

总体而言，SQ25110ARAC 绝非一款简单的 “电源管理芯片”，而是矽力杰针对便携电子供电场景，在高集成、低成本、高能效、高可靠性、小型化五大核心需求上做出的精准工程取舍，充分体现了矽力杰在电源管理芯片领域的深厚技术底蕴。该芯片适用于充电宝、大功率 AP、电子烟、蓝牙音箱场景。作为矽力杰的核心合作代理商，佰祥电子不仅提供原装正品的 SQ25110ARAC 全系列芯片，更将持续结合客户的实际产品应用场景，提供从器件选型、原理图评审、PCB Layout 指导到系统级 Debug 的全方位技术支持，助力您的移动储能设备、便携音频产品在消费电子领域实现更高效、更可靠的落地。随着便携电子设备向小体积、大电流、低功耗方向快速发展，高效率同步升压转换器成为供电设计刚需，SQ25110ARAC 凭借高功率密度、宽频可调、全保护特性，成为便携设备升压供电选型的优选方案。
